一、定义与命名由来

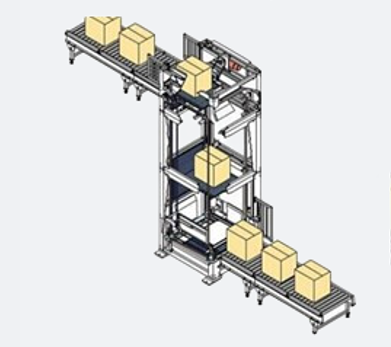

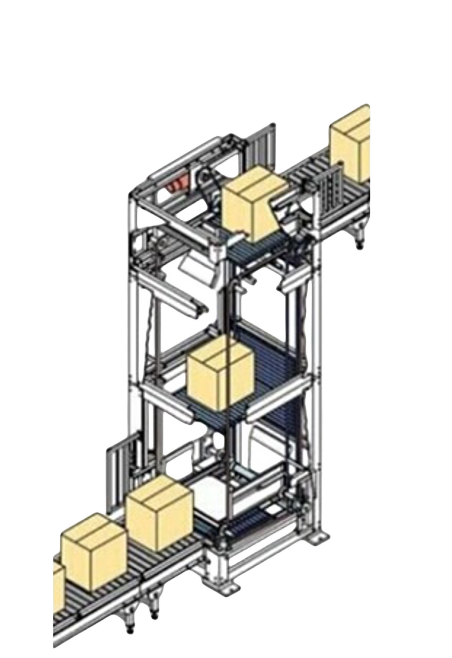

Z 型连续提升机是循环链条式垂直连续输送设备，因货物输送走向整体呈 “Z” 字形得名：低位进料在设备一侧，高位出料在设备另一侧，和 C 型提升机（同侧进出）形成互补，是自动化产线、立体仓库主流层间转运设备。 依靠循环托盘不间断输送，全程无间歇升降，可持续连续输送箱装件货，区别于往复式升降机（一次一托、间歇运行）。
二、工作原理
- 减速电机驱动两侧同步闭环牵引链条，链条上等距固定承载托盘；
- 下层一侧进料：滚筒 / 皮带线将周转箱、纸箱送入空载托盘；

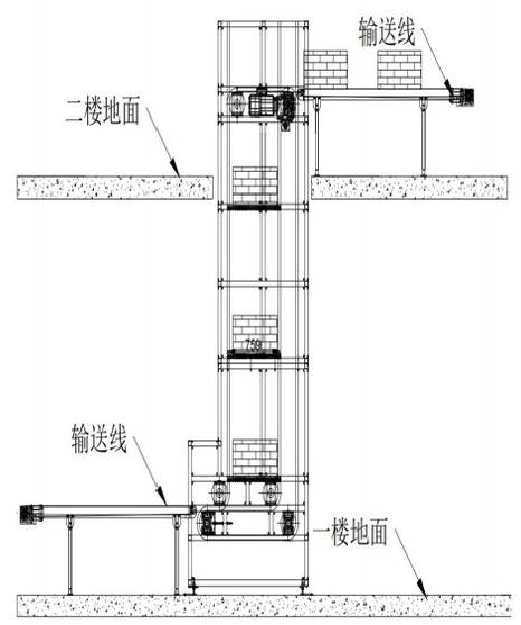

- 托盘载物垂直向上爬升，到达设定高度后横向转向，从设备另一侧出料；
- 卸完货的空托盘从设备背部另一侧垂直向下循环回到进料端，持续循环作业；
- 搭配 PLC 变频控制系统，配备光电感应、缺料、堵料、上下限位保护，可与上下游输送线全自动联动。
三、整机结构组成
- 机身机架标准碳钢喷塑，食品医药工况可选 304 不锈钢；模块化分段组装，便于现场拆装。
- 驱动牵引机构底部 / 顶部驱动减速电机、主动链轮、从动张紧链轮、耐磨导向轨道；重载配重型滚子链，洁净线可选静音免润滑橡胶链条。
- 承载输送托盘标准防滑钢制托盘，可加装护栏、挡边防止货物倾倒；也可更换料斗用于颗粒物料输送。
- 进出料过渡输送段设备自带内置滚筒平台，与流水线无缝对接，自动平稳过渡货物。
- 安全防护系统全封闭安全网罩、急停按钮、上下极限限位、防卡堵检测、过载停机、货物掉落防护。
- 电控系统PLC + 触摸屏控制，变频调速，支持自动 / 手动模式，可对接产线 MES、分拣系统。
四、常规技术参数
- 输送效率：12～20 件 / 分钟，720～1200 件 / 小时，远高于 C 型提升机
- 单托载重：标准≤200kg，重载定制机型可达 300kg
- 提升高度：1m～18m，特殊工况最高可定制 28m
- 适配货物：纸箱、塑料周转箱、工装料箱、小型标准栈板，最大货箱尺寸 1200×1200mm
- 运行线速度：10～25m/min 无级可调
- 使用环境：常温车间 - 10℃～45℃，无尘、潮湿、防腐环境可做不锈钢定制
- 占地面积：横向需要设备两侧预留输送线空间，竖向占地小
五、核心优势
- 输送效率更高托盘循环路径更合理，节拍更快，适合大批量、高流量连续转运。
- 承载能力更强机架与链条结构加固，同等尺寸下单托载重高于 C 型，适配重型周转箱、零部件料箱。
- 布局灵活，分流方便进出料分置设备两端，便于产线分流、跨楼层对接不同工段，产线排布更规整。
- 运行稳定，不易卡料货物进出料方向相反，无同侧进出带来的干涉问题，大批次长时间连续运行故障率低。
- 通用性强物流仓储、制造车间、食品医药行业通用，可单台单向输送，多台串联多层转运。
- 维护便捷模块化结构，链条、托盘可拆卸更换，润滑点位集中，保养周期长。
六、缺点与适用限制
- 两侧都需要预留流水线空间进料、出料分左右两侧，狭窄通道、单侧仅有布置空间的厂房不适合，优先选 C 型。
- 无法同侧上下料若上下层输送线都在同一墙面 / 同一侧通道，Z 型会增加现场布线难度。
- 仅支持固定单层提升转运，如需多楼层自由取放货物，需搭配多层分拣或多台组合。
七、适用输送物料
1. 托盘款（主流件货输送）
快递纸箱、仓储塑料周转筐、3C 电子料箱、汽配零部件箱、食品外包装箱、小型标准塑料栈板。
2. 料斗款（散料输送）
塑料粒子、粮食颗粒、食品原料、五金小零件、颗粒化工原料，整机密封可防扬尘。
八、典型应用行业
- 电商仓储、立体仓库多层货架、分拣中心楼层间大批量周转箱转运，高吞吐量场景首选。
- 汽车零部件制造车间跨楼层重型工装箱连续输送。
- 食品、饮料、医药不锈钢洁净机型，包装线楼层转运成品与原料。
- 3C 家电工厂流水线上下楼层不间断供料，匹配高速自动化生产线。
粮油、塑胶、新材料行业
颗粒原料封闭式垂直提升，减少粉尘污染。
